空气能热水器工作原理

相信大家都了解空调,空调制冷的同时主机排出的是热风,而空气能热水器制取热水排出的是冷风,工作原理相反,也就是学术界说的逆卡诺循环原理

热泵压缩机把低温低压气态冷媒转换成高压高温气态,压缩机压缩功能转化的热量为Q1,高温高压的气态冷媒与水进行热交换,高压的冷媒在常温下被冷却、冷凝为液态。这过程中,冷媒放出热量用来加热水,使水升温变成热水。水吸收的热为Q3,高压液态冷媒通过膨胀阀减压,压力下降,回到比外界低的温度,具有吸热蒸发的能力。低温低压的液态冷媒经过蒸发器(空气热交换器)吸收空气中的热量自身蒸发,由液态变为气态,冷媒从空气中吸收的热为Q2。吸收了热量的冷媒变成低温低压气体,再由压缩机吸入进行压缩,如此往复循环,不断地从空气中吸热,而在水侧换热器放热,制取热水。这个循环过程由空气能热泵(主机)机组来完成。空气能热泵作为高效集热并转移热量的系统装置,可以把压缩机所消耗的电力变为五倍范围内的热能(即Q1+Q2=Q3的道理)。

空气能热水器工作过程:进入蒸发器吸收热量前状态:低温低压的液体→通过蒸发器吸收空气中的热量(气化)→制冷剂变成低温低压的气体→通过压缩机做功压缩→变成高温高压气体→经过换热器跟水交换热量→变成低温高压的液体→经过节流装置节流→变成变成低温低压的液体→进入蒸发器重复循环该过程


                                                     超低温热水机工作原理


                                                              常温热水机工作原理

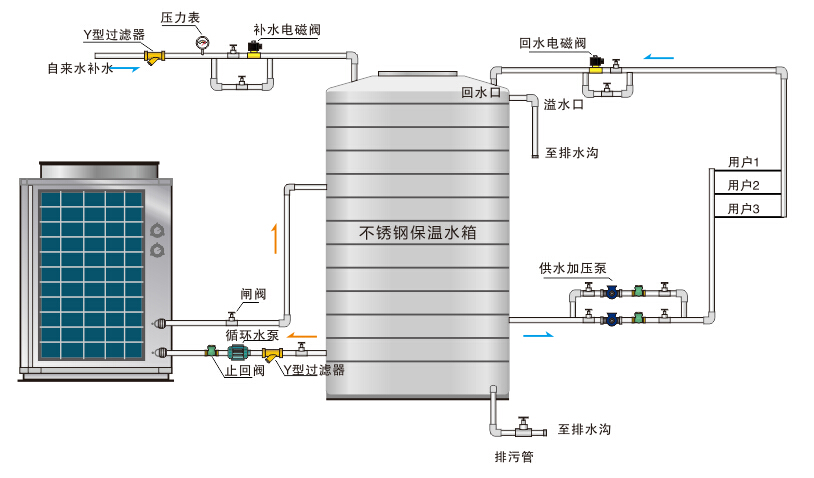

                                                      循环式热泵热水机组系统原理图


                                                           直热循环式热泵热水机组系统原理图


                                                           泳池、泡池、温泉热泵热水机组系统原理图

5ac662dc7b415b3ea01cc00919b1c9c2_6.jpg                                     循环式水源热泵热水机组系统原理图(直热 循环式水源热泵热水机组系统原理图

84f719d07eb6f9e254ecd001549f396c_8.jpg                                                                空气+水源热泵热水机组系统原理图
